COMPOSIÇÃO DE UM SISTEMA DE PARA-RAIOS (SPDA)
Podemos definir o para-raios como um conjunto de elementos compostos por:
- • Subsistema de captação aéreo
- • Subsistema de descidas
- • Sistema de aterramento.
OS CAPTADORES
O captor tem como função receber o raio, reduzindo ao mínimo a probabilidade de a estrutura ser atingida diretamente, e devem ter capacidade térmica e mecânica suficiente de suportar o calor gerado no ponto de impacto, bem como os esforços eletromecânicos gerados. As corrosões pelos agentes atmosféricos também devem ser levadas em conta no seu dimensionamento, de acordo com o nível de poluição e o tipo de poluente existente e ou corrosivo do local.
Subsistema de captação:
No subsistema de captação, esta considerado tudo que existe sobre a edificação que possa atrair uma descarga elétrica, e tudo aquilo que deverá ser instalado para assim compor um subsistema de captação.
De acordo com a norma vigente, existem dois sistemas básicos de captação, que são captores do tipo Franklin montados com mastros, que podem ser dimensionados pelo método dos ângulos ou pelo modelo eletrogeométrico, e o sistema de gaiola de Faraday, que é composto de uma malha de captação que pode ser executada com cabos de cobre nu, cabos de alumínio ou fitas de alumínio, sobre a edificação, podendo também ser uma captação natural para estruturas metálicas existentes, que precisam atender as especificações da norma para serem utilizadas.
A escolha por um sistema ou outro, depende do tipo físico da edificação e principalmente da sua estrutura de cobertura, pois os captores Franklin são instalados com mastros, normalmente com 6 metros de altura e utilizado em local onde a fixação destes não seja problemática e geralmente em edificações mais baixas, onde o ângulo de proteção que o captor Franklin apresenta, conforme o nível de proteção adotado, possa cobrir toda edificação com poucas unidades.
O subsistema de captação Franklin de acordo com a norma, apresenta na média para um mastro com altura de 6 metros e nível de proteção III um ângulo de proteção de 67°, ou seja, deve ser lembrando que a altura da edificação deve ser considerada nessa proteção, pois o método de Franklin só atende até no máximo 60 metros de altura.
Como exemplo, este mastro com 6 metros de altura livre, instalado sobre uma casa, apresentará um raio de proteção de 14,14 metros em relação ao nível onde ele está instalado, formando um diâmetro de 28,28 metros para nível de proteção III, e se esta área de proteção não cobrir totalmente a casa, outros captores adicionais devem ser instalados e interligados entre si.
Quando se usa mais de um captor tipo Franklin, todos eles obrigatoriamente devem estar interligados entre si com cabo de cobre nu de 35mm² ou fitas em alumínio de 7/8” x 1/8”, passando por suportes adequados que devem ser instalados a cada 1 metro na horizontal e no máximo 1,5 metros na vertical.
No subsistema de captação tipo gaiola de Faraday, hoje muito utilizado, não apresenta necessariamente um ângulo de proteção porque seu conceito é diferente e a proteção se dá pela modulação da malha de proteção que será formada sobre a edificação, considerando o nível de proteção adotado para se determinar o módulo desta malha.
Basicamente este subsistema é utilizado em áreas maiores e de preferência em coberturas planas como grandes galpões com coberturas em telhas pré-moldadas ou telhas de fibrocimento.
Sua constituição básica se dá primeiro por um anel de cabo de cobre nu de 35mm² ou fita de alumínio, ou outro condutor permitido por norma, que obrigatoriamente deve percorrer todo perímetro da edificação e seus pontos mais elevados, como cumeeiras e sheds. A complementação se dará por linhas de condutores tanto num sentido como no outro de forma a formar modulações, que no caso do nível de proteção III por exemplo, cada modulo deve ser de 15 x 15 metros e estarem totalmente interligados.
Tipo Franklin
Tipo Gaiola de Faraday
Produtos Raycon para serem utilizados no subsistema de captação:
DR-001 FRANKLIN EM LATÃO, 300MM,4 PONTAS, P/ 01 DESCIDA
DR-002 FRANKLIN EM LATÃO, 300MM,4 PONTAS, P/ 02 DESCIDAS
DR-003 FRANKLIN EM LATÃO, 350MM,4 PONTAS, P/ 01 DESCIDA
DR-004 FRANKLIN EM LATÃO, 350MM,4 PONTAS, P/ 02 DESCIDAS
DR-005 CAPTOR FRANKLIN PONTA DE LANÇA CROMADO, C/ 200MM
DR-009 TERMINAL AÉREO HORIZONTAL COM 600MM
DR-009E IDEM COM 350MM
DR-009A TERMINAL AÉREO HORIZONTAL C/ 250MM 1 FURO
DR-010 TERMINAL AÉREO VERTICAL COM 600MM
DR-010E IDEM COM 350MM
DR-011 TERMINAL AÉREO ROSCA MECÂNICA C/ 600MM
DR011E IDEM COM 350MM
DR-012 TERMINAL AÉREO ROSCA SOBERBA C/ 600MM
DR-012E IDEM COM 350MM
DR-013 TERMINAL HORIZONTAL C/ GRAMPO C/ 600MM
DR-013E IDEM COM 350MM
DR-014 TERMINAL VERTICAL C/ GRAMPO COM 600MM
DR-014E IDEM COM 350MM
DR-015 TERMINAL MECÂNICA C/ GRAMPO COM 600MM
DR-015E IDEM COM 350MM
DR-016 TERMINAL SOBERBA C/ GRAMPO COM 600MM
DR-016E IDEM COM 350MM
DR-134 TERMINAL AÉREO ALUMINIO 7/8" X 3/16"X 600MM
DR-134A TERMINAL AÉREO ALUMINIO 7/8" X 3/16"X 300MM
DR-134B TERMINAL AÉREO AL. 7/8" X 3/16"X 600MM, BASE L
DR-134C TERMINAL AÉREO AL.7/8" X 3/16"X 300MM. BASE L
DR-134E TERMINAL AÉREO ALUMINIO 7/8" X 3/16"X 350MM
DR-134F TERMINAL AÉREO AL. 3/4" X 1/4" X 300MM BASE L
DR-077 MASTRO DE 2", COM 2 METROS (1 LANÇE) GALVAN. A FOGO
DR-078 MASTRO DE 2", COM 3 METROS (1 LANÇE) GALV. A FOGO
DR-079 MASTRO DE 2", COM 4 METROS (1 LANÇE) GALVAN. A FOGO
DR-080 MASTRO DE 2", COM 6 METROS (2 LANÇES) GALV. A FOGO
DR-081 MASTRO DE 1.1/2", C/ 2 METROS (1 LANÇE) GALVAN. A FOGO
DR-082 MASTRO DE 1.1/2", COM 3 METROS (1 LANÇE) GALV. A FOGO
DR-083 MASTRO DE 1.1/2", COM 4 METROS (2 LANÇES) GALV. A FOGO
DR-084 MASTRO DE 1.1/2", COM 6 METROS (2 LANÇES) GALV. A FOGO
DR-085 MASTRO ESPECIAL 2 LANCES, DE 1.1/2", C/ 5 MT. A FOGO
DR-086 MASTRO ESPECIAL 2 LANCES, DE 1.1/2", C/ 7 MT. A FOGO
DR-087 MASTRO ESPECIAL 3 LANCES DE 2", COM 9 MT. A FOGO
DR-090 HASTE CAPTORA C/TUBO, BASE E CONTR.3/4" X 1MT
DR-090A HASTE CAPTORA C/ TUBO 3/4" X 1M C/ P. BANDEIRA
DR-091 HASTE CAPTORA C/TUBO, BASE E CONTR.3/4" X 2 MT
DR-091A HASTE CAPTORA C/TUBO 3/4" X 2 MT C/ P.BANDEIRA
DR-092A HASTE CAPTORA C/TUBO 3/4" X 3 MTC/ P.BANDEIRA
DR-059 PORTA BANDEIRA SIMPLES P/ MASTRO DE 2" GALV. A FOGO
DR-060 PORTA BANDEIRA REFORÇADO P/ MASTRO DE 2" A FOGO
DR-061 PORTA BANDEIRA SIMPLES P/ MASTRO DE 1.1/2" A FOGO
DR-062 PORTA BANDEIRA REFORÇ. P/ MASTRO DE 1.1/2" A FOGO
DR-063 BASE PARA MASTRO DE 2" GALVANIZADO A FOGO
DR-064 BASE PARA MASTRO DE 1.1/2" GALVANIZADO A FOGO
DR-065 APOIO PARA MASTROS DE 2"E 1.1/2" A FOGO
DR-066 ABRAÇADEIRA DE 3 ESTAIS, PARA MASTRO DE 2" A FOGO
DR-067 ABRAÇADEIRA DE 3 ESTAIS, P/ MASTRO DE 1.1/2"A.FOGO
DR-068 ABRAÇADEIRA DE 4 ESTAIS, P/ 2" OU DE 1.1/2" GALV. A FOGO.
DR-069 CANTONEIRA P/ FIXAÇÃO DE ESTAIS GALVANIZADA A FOGO
DR-070 CONTRAVENTAGEM C/ CABO DE AÇO P/ MASTRO DE 2" A FOGO
DR-071 CONTRAVENTAGEM C/ TUBO PARA MASTRO DE 2" A FOGO
DR-072 CONTRAVENTAGEM C/ CABO DE AÇO P/ MASTRO 1.1/2" A FOGO
DR-073 CONTRAVENTAGEM C/ TUBO PARA MASTRO DE 1.1/2" A FOGO.
DR-074 CONTRAVENTAGEM FIXO SEM USO DE BASE P/ TUBO 2" A FOGO
DR-075 CONTRAVENTAGEM FIXO SEM USO DE BASE P/ 1.1/2" A FOGO
DR-033 ISOL.SIMPLES P/ MASTRO 2"-1DESCIDA
DR-034 ISOL. REFORÇ.P/ MASTRO 2"-1DESCIDA
DR-035 ISOL.SIMPLES P/ MASTRO 2"- 2 DESC.
DR-036 ISOL.REFORÇ. P/ MASTRO 2"- 2 DESC.
DR-037 ISOL. SIMPLES MASTRO 1.1/2"- 1 DESC.
DR-038 ISOL. REFORÇ. MASTRO 1.1/2"- 1 DESC.
DR-039 ISOL. SIMPLES MASTRO 1.1/2"- 2 DESC.
DR-040 ISOL. REFORÇ. MASTRO 1.1/2"- 2 DESC.
DR-041 ISOL. SIMPL. MASTRO 1"OU 3/4"-1 DESC
DR-042 ISOL REF. P/ MASTRO 1 OU 3/4"-1 DESC
DR-043 ISOL. SIMPL. MASTRO 1"OU 3/4"-2 DESC
DR-044 ISOL.REF. P/ MASTRO 1"OU 3/4"-2 DESC
DR-045 ABRAÇADEIRA P/ ATER. MASTRO 1.1/2" C/ 2 CONECT.
DR045A ABRAÇADEIRA P/ ATER.MASTRO 2" C/ 2 CONECT.
AS DESCIDAS
As descidas têm como função conduzir a corrente do raio recebida pelos captores até as malhas de aterramento, reduzindo ao mínimo a probabilidade de descargas laterais e de campos eletromagnéticos perigosos no interior da estrutura.
Devem ter ainda capacidade térmica suficiente para suportar o aquecimento produzido pela passagem de corrente, resistência mecânica para suportar os esforços eletromecânicos e ter suportabilidade à corrosão, e quanto maior o número de descidas, menor será a corrente que cada uma conduzirá, e consequentemente menores serão os valores de indução eletromagnética gerados.
Subsistema de descidas:
Caso o subsistema de captação seja tipo Franklin ou gaiola de Faraday, a norma exige a mesma quantidade de descidas, ou seja, como exemplo para nível de proteção III, são adotadas uma descida para cada 15 metros de perímetro, e para edificações nível II é adotada uma descida para 10 metros de perímetro.
Ex: Um galpão de 25X50 metros, vemos que a soma do perímetro dá um total de 150 metros, que dividido por 15, dará resultado de 10, portanto será necessário instalar 10 descidas.
No caso de uma edificação para nível II com perímetro de 150 metros, a recomendação é 1 descida a cada 10 metros de perímetro teríamos um total de 15 descidas: 150 metros / por 10 = 15 descidas.
Outra obrigatoriedade, é quanto a utilização de um tubo de proteção até 3 metros acima do solo para evitar acidentes e danos ao condutor de descida, este tubo pode ser (1.1/2”, 2” ou até 1”) deve ser instalada uma caixa de inspeção com um conector de medição em latão dentro da caixa, para futuras medições de continuidade elétrica. Lembramos que obrigatoriamente desta caixa até os aterramentos o condutor deve ser cabo de cobre nu de 50mm².

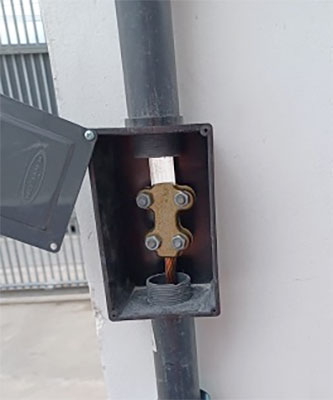

Caixa de inspeção com conector de medição
Produtos Raycon para serem utilizados no subsistema de descidas:
DR-017 ISOLADOR SIMPLES C/ ROSCA SOBERBA E BUCHA
DR-017E ISOLADOR SIMPLES C/ ROSCA SOBERBA ALTURA DE 50MM
DR-018 ISOLADOR REFORÇADO C/ ROSCA SOBERBA E BUCHA
DR-019 ISOLADOR SIMPLES C/ ROSCA MECÂNICA
DR-019E ISOLADOR SIMPLES C/ ROSCA MECÂNICA ALTURA DE 50MM
DR-020 ISOLADOR REFORÇADO C/ ROSCA MECÂNICA
DR-021 ISOLADOR SIMPLES C/ GRAPA P/ CHUMBAR
DR-021E ISOLADOR SIMPLES PARA CHUMBAR C/ ALTURA DE 50MM
DR-022 ISOLADOR REFORÇADO C/ GRAPA P/ CHUMBAR
DR-023 ISOLADOR SIMPLES C/ CHAPA DE ENCOSTO
DR-023E ISOLADOR SIMPLES COM CHAPA DE ENCOSTO C/ H= 50MM
DR-024 ISOLADOR REFORÇADO C/ CHAPA DE ENCOSTO
DR-025 ISOLADOR SIMPLES C/ CALHA P/ TELHA
DR-025E ISOLADOR SIMPLES ALTURA DE 50MM C/ CALHA P/ TELHA
DR-026 ISOLADOR REFORÇADO C/ CALHA P/ TELHA
DR-027 ISOLADOR ESPECIAL PARA QUINA DE 90º
DR-131 SUPORTE VERTICAL ROSCA SOBERBA P/ FITA DE ALUMINIO
DR-132 SUPORTE HORIZONTAL ROSCA SOBERBA P/ FITA ALUMINIO
DR-133 GRAMPO PARA EMENDA DE FITA DE ALUMINIO
DR-135 SUPORTE VERTICAL ROSCA MECÂNICA P/ FITA DE ALUMINIO
DR-136 SUPORTE HORIZ. ROSCA MECÂNICA P/ FITA DE ALUMINIO
DR-140 ABRAÇADEIRA TIPO UNHA PARA FITA ALUMIN. 7/8"
DR-140A ABRAÇADEIRA PERFIL QUADRADO PARA FITA ALU.
DR-141 CONECTOR TIPO "X" P/ FITA DE ALUMINIO DE 7/8"
DR-142 SUPORTE GUIA RETO P/FITA/CABO H=30MM X Ø 55MM
DR-143 SUPORTE GUIA CÔNCAVO FITA/CABO 30MM X Ø 55MM
DR-144 DISCO FIXADOR COLÁVEL Ø 60MM P/ FITA
DR-145 DISCO FIXADOR COLÁVEL CÔNCAVO Ø 60MM P/ FITA
DR-146 DISCO FIXADOR C/ CLIP DE FIXAÇÃO RÁPIDA P/FITA
DR-147 DISCO FIXADOR CÔNCAVO C/ CLIP DE FIX. RÁPIDA
DR-147A CLIP DE FIXAÇÃO RÁPIDA P/ FITA ALUMINIO
DR-147B CHAPA FIXADORA COLÁVEL PARA FITA ALUMINIO
DR-107 CAIXA DE INSPEÇÃO SUSPENSA POLIPROPILENO ROSCA 2"
DR-107A CAIXA DE INSPEÇÃO SUSPENSA POLIPROP. ROSCA 1.1/2"
DR-107B CAIXA DE INSPEÇÃO SUSPENSA POLIPROP. ROSCA 1.1/4"
DR-107C CAIXA DE INSPEÇÃO SUSPENSA POLIPROPILENO ROSCA 1"
DR-093 CONECTOR C/ INTERFACE BIMETALICA FITA/CABO
DR-094 CONECTOR MEDIÇÃO 2 CASTANHAS 4 PAR. 50MM²
DR-095 CONECTOR DE MEDIÇÃO TUBO 2 PARAF.16 A 50MM²
DR-096 CONECTOR DE MEDIÇÃO TUBO 4 PARAF.16 A 50MM²
DR-206 CABO DE COBRE NU 35 MM2
DR-207 CABO DE COBRE NU 50 MM2
DR-246 FITA ALUMINIO 7/8" X 1/8" COM 6 MTS
DR-234 TUBO DE PVC DE 2", COM 3 METROS
DR-235 TUBO DE PVC DE 1.1/2", COM 3 METROS
DR-047 SUPORTE P/ TUBO DE PROT., 2" ROSCA SOBERBA E BUCHA
DR-047E SUPORTE P/ TUBO DE PVC DE 2" ROSCA SOB. COM 50MM
DR-048 SUPORTE P/ TUBO DE PROTEÇÃO, 2"C/ ROSCA MECÂNICA
DR-048E SUPORTE P/ TUBO DE PVC DE 2" ROSCA MECÂN. 50MM
DR-049 SUPORTE P/ TUBO DE PROTEÇÃO, 2"C/ GRAPA P/ CHUMBAR
DR-049E SUPORTE P/ TUBO DE PVC DE 2" P/ CHUMBAR COM 50MM
DR-050 SUPORTE P/ TUBO DE PROT., 2"C/ CHAPA DE ENCOSTO
DR-050E SUPORTE P/ TUBO DE PVC DE 2" COM CHAPA C/ 50MM
DR-051 SUPORTE P/ TUBO DE PROT. 1.1/2" ROSCA SOB. E BUCHA
DR-051E SUPORTE P/ TUBO DE PVC DE 1.1/2" ROSCA SOB. 50MM
DR-052 SUPORTE P/ TUBO DE PROT. 1.1/2"C/ ROSCA MECÂNICA
DR-052E SUPORTE P/ TUBO DE PVC DE 1.1/2" ROSCA MECÂN. 50MM
DR-053 SUPORTE P/ TUBO DE PROTEÇÃO, 1.1/2"P/ CHUMBAR
DR-053E SUPORTE P/ TUBO DE PVC DE 1.1/2" P/ CHUMBAR C/ 50MM
DR-054 SUPORTE P/TUBO DE PROTEÇÃO, 1.1/2"C/CHAPA ENCOSTO
DR-054E SUPORTE P/ TUBO DE PVC DE 1.1/2" COM CHAPA C/ 50MM
O ATERRAMENTO
As malhas de aterramento têm como função dissipar no solo as correntes recebidas dos condutores de descida, reduzindo ao mínimo a probabilidade de tensões de toque e de passo perigosas. Devem ter capacidade térmica suficiente para suportar o aquecimento produzido pela passagem da corrente e principalmente, devem resistir à corrosão pelos agentes agressivos encontrados nos diferentes tipos de solos.
Esses componentes ainda podem ser divididos em naturais e especiais:
Componentes naturais são aqueles existentes na estrutura que não só podem como devem ser usados no sistema de proteção. Essa utilização, pode ser não só mais eficiente como também mais econômica, deve ser prevista na fase do projeto da edificação, caso contrário os cuidados deverão ser maiores.
Componentes especiais são aqueles colocados na estrutura com finalidade explicita de receber, conduzir ou dispersar no solo as correntes correspondentes dos raios.
Lembramos que quando possivel a após as devidas medições de continuidade a utilização das ferragens internas da edificação bem como o próprio baldrame são soluções adequadas e econômicas.
Subsistema de aterramento
Estando a captação pronta e as descidas executadas, chegou o momento de se fazer os aterramentos, que é por meio deste que as correntes elétricas se dissiparão no solo.
Atendendo as exigências da norma, deve ser calculada e elaborada uma malha no entorno da edificação, que normalmente é executada com cabos de cobre nu de 50mm² enterrado no solo a 0,50 metros e mantendo pelo menos 1 metro distante das paredes. Sempre que possivel após se fazer as devidas medições de continuidade das ferragens de baldrame, e apresentando valores abaixo de 1 Ohm, estas podem e devem ser utilizadas como malha de aterramento.
A utilização de hastes de terra a serem aplicadas, devem ser cravadas no solo verticalmente e todas devem estar equalizadas entre si com o cabo de cobre nu de 50mm², sendo utilizado normalmente hastes de aterramento de 5/8” x 2,40 metros, interligadas na malha com cabos de 50mm² e com conectores tipo grampo “U”, sendo que com uso de conectores é obrigatório a utilização de caixa de inspeção no solo.
Já para conexões prensadas ou soldadas é dispensado o uso da caixa de inspeção, mas é sempre recomendado ter pontos de acesso na malha de terra, pois as medições periódicas não mais são por resistência Ôhmica medida com terrômetro, mas a medição de continuidade entre as descidas medida com miliohmimetro, de forma que pelo menos nas descidas deve possuir caixa suspensa com conector de medição para abertura e permitir estas medições.
E de uso obrigatório em todas as instalações a instalação de BEP barramento de equalização principal, que deverá estar ligado na malha de aterramento e o barramento estar disponível para equalização de outros aterramentos como elétrica, telefonia, estruturas, máquinas e outros.
No caso da utilização de hastes, a instalação pode ser das seguintes formas:
Em triangulo - utiliza-se três hastes distribuídas em triangulo com distância entre si de 2,40m e interligadas com cabo de cobre nu 50mm² e com conectores tipo grampo “U” em latão ou com solda exotérmica.
Em Linha - utiliza-se 2 ou 3 hastes colocadas em linha com espaçamento de 2,40 m, sempre interligadas com cabo de cobre nu 50mm² e com conectores tipo grampo “U” em latão ou com solda exotérmica.
Distribuição Prolongada - neste posicionamento, as hastes em número de 2 ou 3 são cravadas no solo uma sobre a outra, ficando uma única haste de 4,80 ou 7,20 metros.
Esta instalação é feita com cravação da primeira haste, sendo em seguida colocada uma luva cônica de latão que estará interligando a primeira haste com a segunda e tão logo a segunda cravada, repete-se o processo para a terceira. Este processo é mais utilizado em locais de difícil quebra de piso em locais com pouca área para fazer os aterramentos, porém sempre deve-se avaliar a resistividade do solo para essas aplicações, de forma a evitar tensões perigosas no piso.

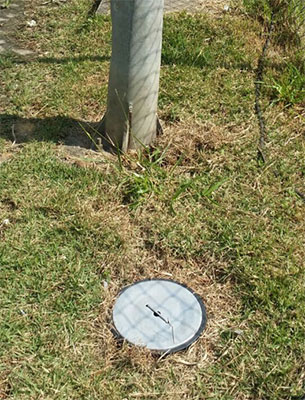

Obs: Em qualquer tipo de distribuição é necessária uma caixa de inspeção de 8”,10” ou 12” com tampa em aço galvanizado.
Produtos Raycon para serem utilizados no subsistema de Aterramento:
DR-200 HASTE DE ATERRAMENTO DE 5/8"X 2,40 METROS
DR-201 HASTE DE ATERRAMENTO DE 5/8"X 3,00 METROS
DR-202 HASTE DE ATERRAMENTO DE 3/4"X 2,40 METROS
DR-203 HASTE DE ATERRAMENTO DE 3/4"X 3,00 METROS

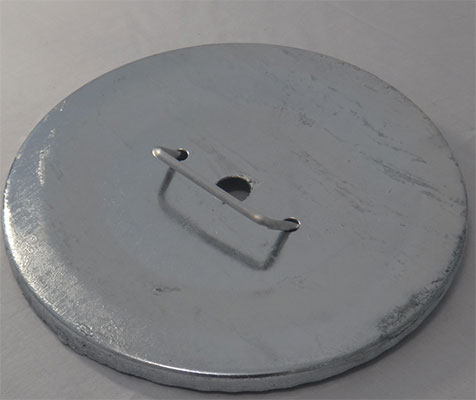

DR-108 TAMPA GALV. P/ CAIXA DE INSPEÇÃO DE PP, DE 10"(250MM)

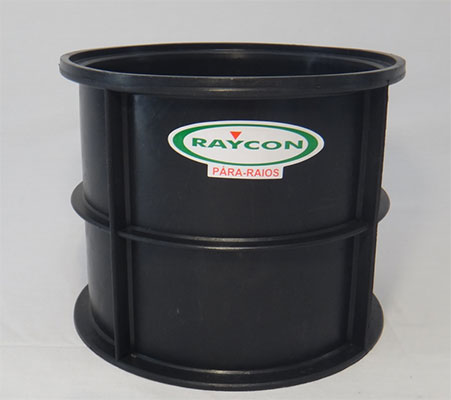

DR-109 CAIXA DE INSPEÇÃO EM POLIPROPILENO DE 10"X H =250MM
DR-110 TAMPA GALV. P/ CAIXA DE INSPEÇÃO DE PP, DE 12"(300MM)
DR-111 CAIXA DE INSPEÇÃO EM POLIPROPILENO DE 12"X H=250MM
DR-128 CAIXA DE INSPEÇÃO EM POLIPROPILENO 12" X H= 375 MM
DR-129 CAIXA DE INSPEÇÃO EM POLIPROPILENO 12" X H= 625 MM
DR-121 TAMPA GALV. P/ CAIXA DE POLIPROPILENO DE 8"(200MM)
DR-122 CAIXA DE INSPEÇÃO EM POLIPROPILENO DE 8" X H= 150MM
DR-100 LUVA DE EMENDA P/ HASTE DE TERRA DE 5/8" EM LATÃO
DR-097 CONECTOR OLHAL CABO HASTE 5/8"
DR-098 CONECTOR OLHAL CABO HASTE 3/4"
DR-099 CONECTOR C/ GRAMPO "U" REFOR. ATÉ 2 CABOS
DR-099A CONECTOR C/ GRAMPO U MINI GAR ESTANHADO
DR-099B CONECTOR CABO/HASTE EM "U" PARA 1 CABO
DR-149 BARRAM. COBRE C/ ISOL.8 PAR. 1.1/4" X 1/4" X 245
DR-150 CX EQUALIZ PLAST. 23,5X18,5X8,5CM 9 OU 11 TERM.
DR-150A CX EQUALIZ PLAST. 19,5X11,5X7CM COM 5 TERM.
DR-151 CX EQUALIZ MET. 40X40X15 CM - 9 OU 11 TERM.
Produtos Raycon para serem utilizados quando da utilização das ferragens da edificação como condutores de descida e malha de aterramento (rebar e conexões):
DR-152 VERGALHÃO 3/8" X 3000MM AÇO GALVAN.- RE-BAR
DR-152A VERGALHÃO 8MM X 3000MM AÇO GALVAN. RE-BAR
DR-153 EMENDA 3/8" EM "L"20 X 20 CM AÇO GALV.P/ RE-BAR
DR-154 PROLONGADOR 250MM C/ PRESILHA P/CABO
DR-155 CONECTOR INSERÇÃO ESTRUT. 120MM CONECT.X
DR-156 CONECTOR X P/ LIGAÇÃO BARRAS AÇO 3/8" A 1/2"
DR-157 CONECTOR INSERÇÃO 120MM CLIPS DUPLO DE 3/8"
DR-158 CONECTOR INSERÇÃO 120MM CLIPS DUPLO DE 1/2"
COMENTÁRIOS GERAIS:
Os suportes de sustentação dos cabos de cobre ou fitas de alumínio devem ser instalados quando na horizontal com espaçamento entre as peças de 1 metro, já na instalação vertical a cada 1,5 metros e como existem suportes simples e reforçados, a utilização na média é de 5 suportes simples para 1 suporte reforçado, lembrando que a finalidade do suporte reforçado é garantir o tencionamento dos cabos de cobre, portanto a cada lance de cabo a ser tencionado pelo menos em cada extremidade deve ter um suporte reforçado que deve ser travado no cabo com conector do tipo split-bolt com esticador de cabo adequado.
Dadas estas informações, entendemos que para quem não tem experiência no assunto, mesmo assim fica difícil montar uma relação de produtos necessários para uma determinada instalação, mas com ajuda de um técnico ou eletricista será possivel montar essa relação de materiais e com esta lista em mãos, podemos fornecer o valor dos produtos, de forma a possibilitar chegar a um valor aproximado da instalação que se deseja.
Desta forma, colocamos nosso departamento técnico / comercial a disposição para ajudar e orientar no que for necessário para a oferta correta de acessórios RAYCON a serem utilizados, bem como valores.
RAYCON DO BRASIL
Milton Julio Zanluqui
