Tabelas de Cálculo

Tabelas de Cálculo
Para cálculos diversos e dimensionamento de SPDA.

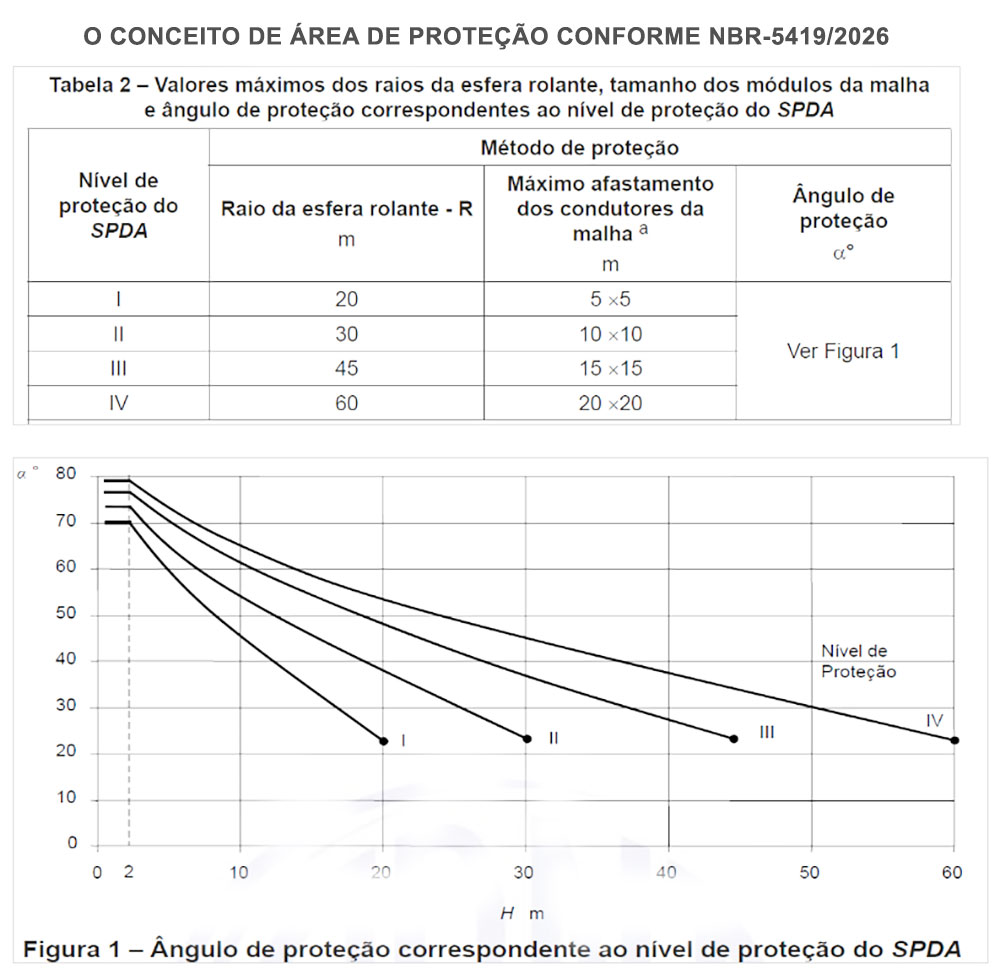

Apresentamos a tabela 2 da norma de para-raios NBR-5419/2015, para cálculo dos valores dos raios da esfera rolante, módulos da gaiola de Faraday, e ângulos do Franklin, conforme classe de proteção escolhida.

E uma tabela de ângulos (Raycon) com alturas, metro a metro, para agilizar sem fazer contas, a coleta dos ângulos e raios de proteção dos captores franklin.

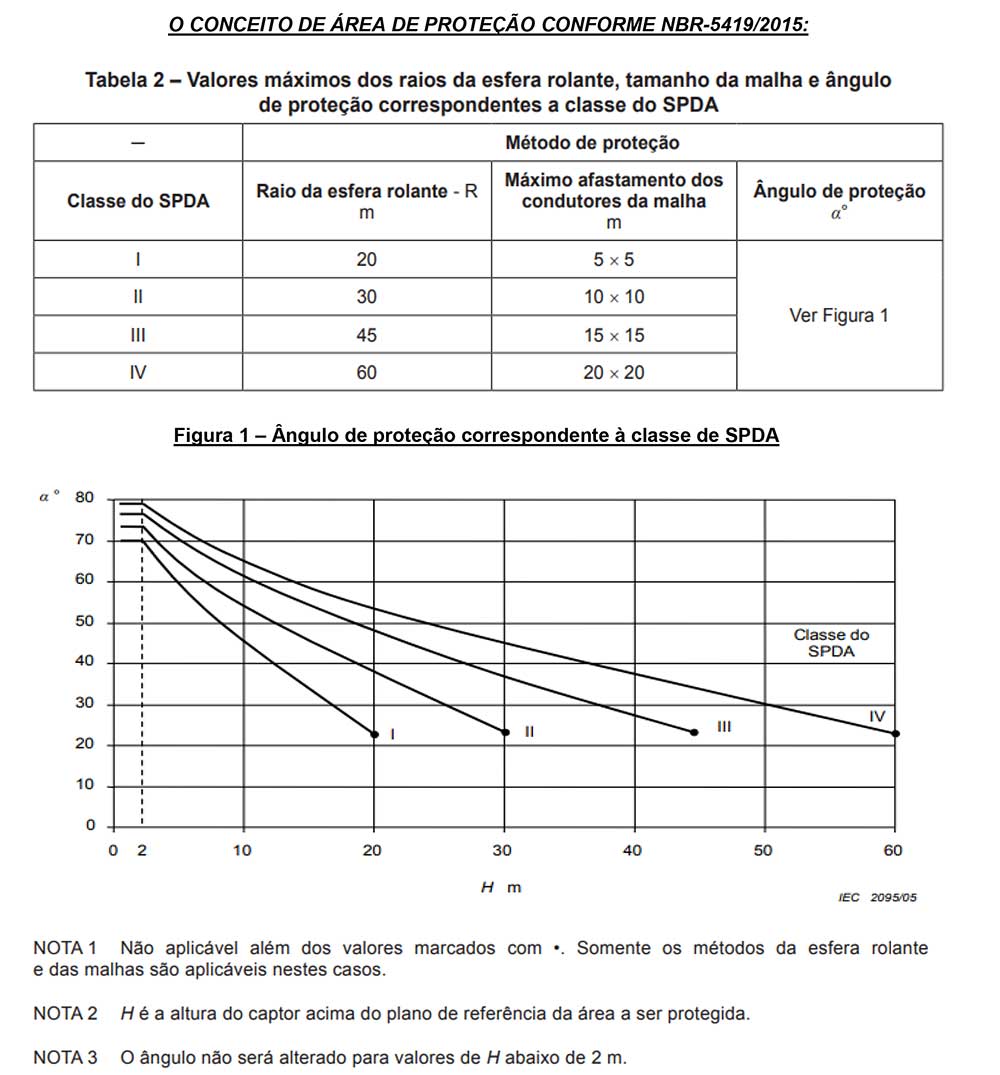

Tabela 2 - NBR-5419/2015

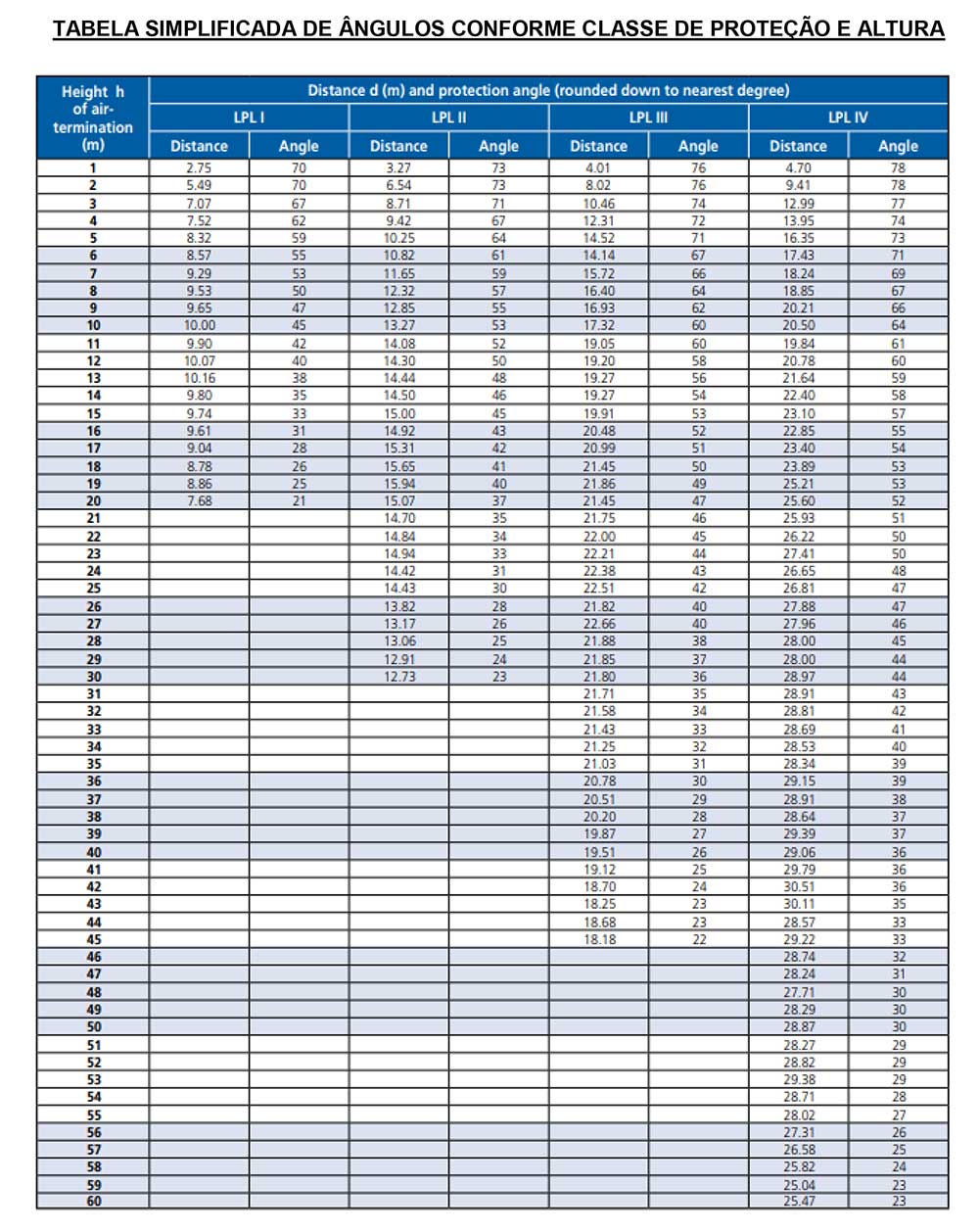

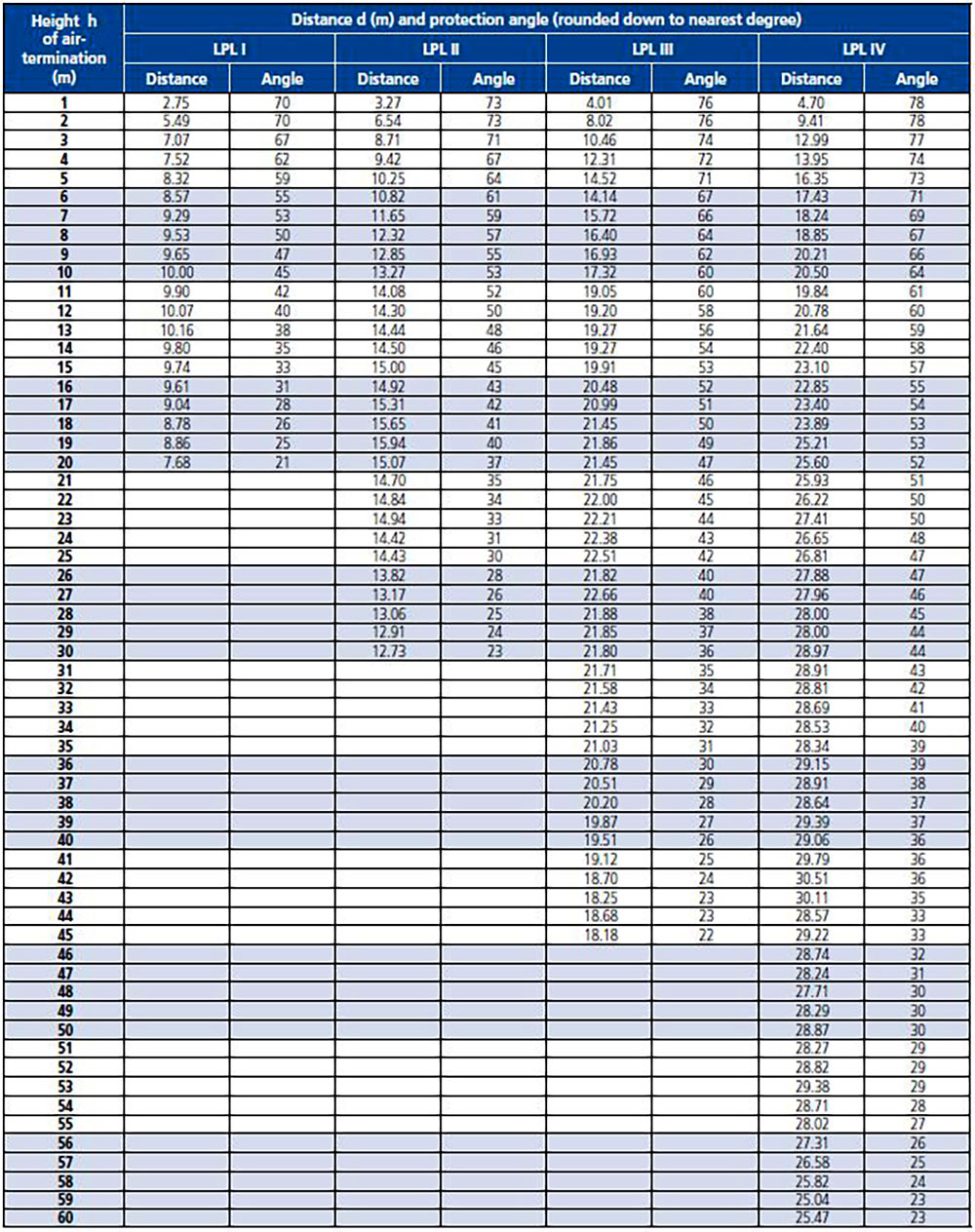

Tabela de ângulos

TABELAS PARA AGILIZAR O DIMENSIONAMENTO DO SPDA
